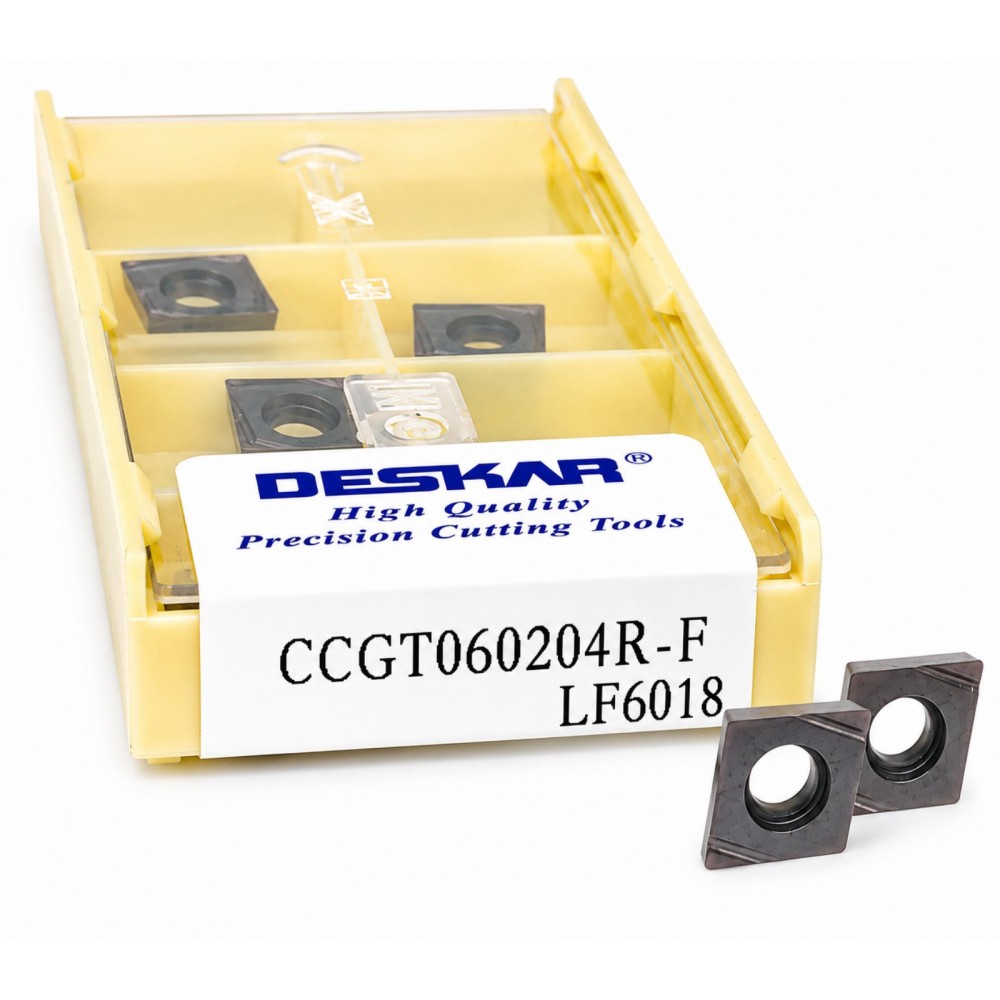

CCGT 060204 R-F LF6018 Твердосплавна пластина

---

DESKAR CCGT 060204 R-F LF6018 – позитивна змінна твердосплавна пластина для чистового зовнішнього точення. Пластина має ромбічну форму C з кутом 80°, позитивний задній кут 7° та радіус при вершині 0,4 мм. Сплав LF6018 з PVD-покриттям орієнтований насамперед на обробку нержавіючих сталей, а також сталей та жароміцних сплавів.

 Основні характеристики

Параметр                                 Значення

Позначення                              CCGT 060204 R-F LF6018

Тип                                            змінна твердосплавна пластина

Форма                                       C - ромбічна

Кут на вершині                         80°

Розмір                                         06

Товщина                                    2,38 мм

Радіус при вершині                  0,4 мм

Діаметр вписаного кола IC       6,35 мм

Посадковий отвір                      2,8 мм

Задній кут                                   7°

Стружколом                                F

Напрямок                                   R - правий

Клас точності                               G

Покриття                                   PVD

Марка сплаву                              LF6018

Обробка                                           чистова

ISO-групи                                        P, M, S

Кількість робочих сторін                 1

Кріплення                                          центральним гвинтом



Розміри CCGT 060204 відповідають стандартній геометрії: IC 635 мм, товщина 238 мм, радіус 04 мм і задній кут 7 °.

Для яких матеріалів

LF6018 має PVD-покриття, розраховане на хорошу зносостійкість та стійкість до налипання. Основне призначення – аустенітні нержавіючі сталі. Також пластина застосовується для:



нержавіючої сталі;

конструкційних і легованих сталей приблизно до HRC 40;

жароміцних сплавів за відносно невисоких швидкостей різання.

Виробники відносять LF6018 до областей застосування ISO M, P та S.

Переваги стружколому F

Стружкол F призначений для чистової обробки. Він забезпечує ефективне формування та відведення стружки, зменшує ймовірність утворення наросту на ріжучій кромці та допомагає отримати більш якісну поверхню деталі.

Важливо за позначенням R-F

R - праве виконання пластини;

F - чистовий стружкол;

LF6018 – марка твердого сплаву з PVD-покриттям.

CCGT 060204 R-F LF6018 добре підходить для невеликих припусків та чистового точення, особливо нержавіючої сталі. Радіус 0,4 мм досить універсальний: він дозволяє отримати хорошу чистоту поверхні, зберігаючи при цьому відносно гостру ріжучу кромку.

Обрабатываемые металлы:
P		Сталь
M		Нержавеющая сталь
K		Чугун
N		Цветные металлы
S		Жаропрочные и титановые сплавы
H		Материалы высокой твёрдости

---

Твердосплавная ромбическая пластина (вставка) CCMT 060204 HMP KM242.

Режимы резания:
Подача	0.08-0.3 мм/об
Глубина резания	0.5-2 мм
Скорость резания:
Для сталей	120-170 м/мин
Для нержавеющих сталей	100-150 м/мин
Для чугунов	110-160 м/мин
Другие характеристики:
Режущих кромок	2 шт.

Линейные размеры:
Угол пластины	80 градусов
l	6.4 мм
d	6.35 мм
t	2.38 мм
r	0.4 мм
d1	2.8 мм

---
