SRDCN 2020K06

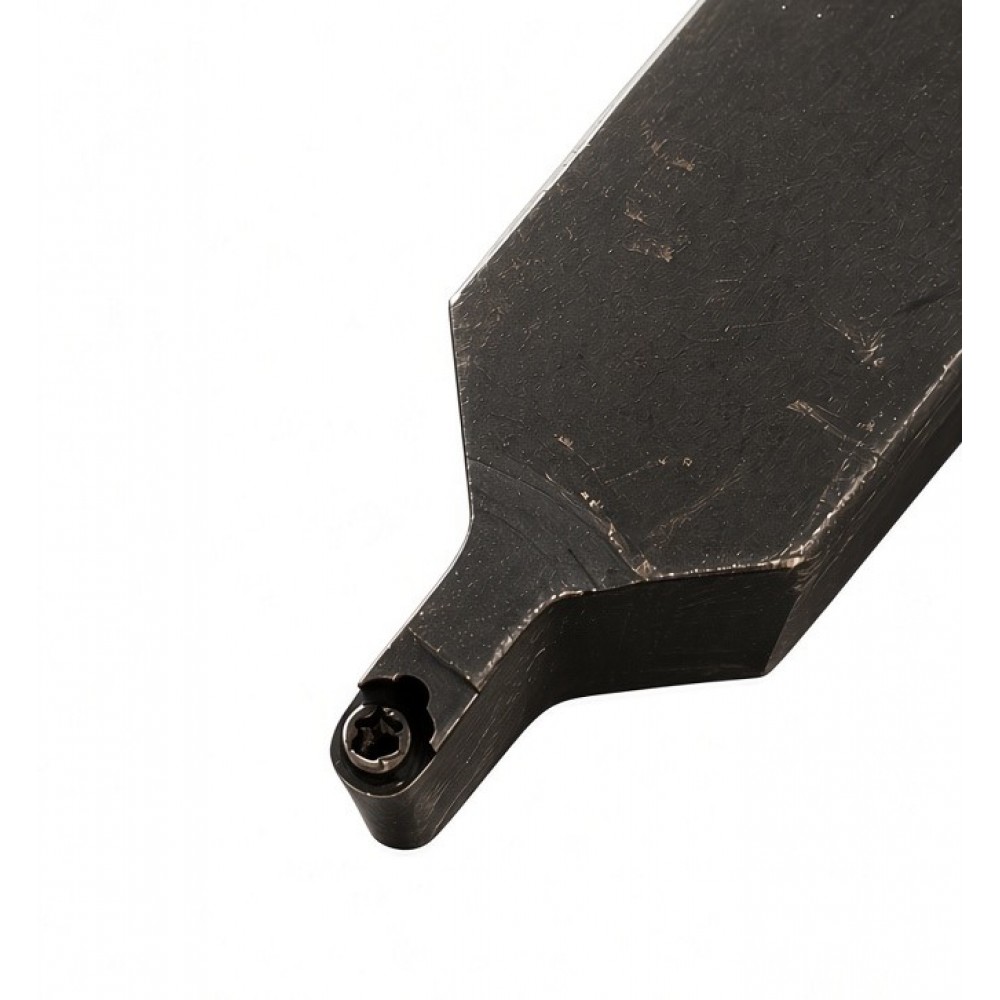

SRDCN 2020K06 — високоточна токарна державка для зовнішньої обробки металу на токарних верстатах. Державка призначена для роботи з круглими позитивними змінними твердосплавними пластинами серії RCMT / RCGT / RCMX 0602.
Конструкція державки забезпечує надійне гвинтове кріплення пластини, точне позиціонування ріжучої кромки та швидку заміну пластини без необхідності демонтажу державки з верстата.
Основні переваги

• міцна сталева конструкція;

• квадратний переріз державки 20 × 20 мм;

• загальна довжина — 125 мм;

• нейтральне виконання;

• кут підведення/установки — 45°;

• кріплення пластини одним гвинтом;

• сумісність із круглими позитивними пластинами RCMT 0602;

• жорстка та стабільна фіксація ріжучої пластини;

• швидка заміна пластини;

• підходить для чистової та напівчистової токарної обробки;

• ефективна при обробці контурів, фасок та криволінійних поверхонь.

Сумісні пластини
Державка SRDCN 2020K06 розрахована на круглі пластини розміру 06:
RCMT 0602
RCGT 0602
RCMX 0602
Тип конкретної пластини підбирається залежно від матеріалу заготовки, необхідної точності, режимів різання та характеру операції.
Конструкція та принцип роботи
SRDCN 2020K06 має нейтральне виконання, завдяки чому може використовуватися для різних напрямків обробки. Кругла пластина встановлюється в посадкове місце державки та фіксується гвинтом.
Кругла форма ріжучої пластини забезпечує плавне входження інструмента в матеріал і дозволяє використовувати різні ділянки ріжучої кромки. Це сприяє рівномірному зношуванню пластини та може збільшувати її ресурс.
Державка має 45° кут підведення, що робить її придатною для виконання різноманітних операцій зовнішнього точіння та обробки контурів.
Основні розміри
За каталогами для SRDCN 2020K06 також наводиться робочий розмір до ріжучої кромки близько 13 мм; конкретні геометричні параметри можуть дещо відрізнятися залежно від виробника державки.
Сфера застосування
SRDCN 2020K06 використовується для:

• зовнішнього точіння;

• напівчистової обробки;

• чистової обробки;

• точіння зовнішніх контурів;

• обробки фасок;

• профільного точіння;

• обробки криволінійних поверхонь;

• роботи з різними металами та сплавами за умови правильного підбору марки твердосплавної пластини.

Державка особливо зручна там, де потрібна плавна робота круглою пластиною та можливість обробки складних контурів.
Комплектація
Стандартно державка постачається без змінної ріжучої пластини. Для кріплення пластини використовується відповідний гвинт; для моделі SRDCN 2020K06 у каталогах зазначається гвинт L60M2.2×5 та ключ T08.

Параметр	Значення
Модель	SRDCN 2020K06
Тип	Токарна державка
Виконання	Нейтральне
Переріз державки	20 × 20 мм
Загальна довжина	125 мм
Кут підведення	45°
Пластина	RCMT 0602
Тип кріплення	Гвинтове
Тип пластини	Кругла, позитивна
Охолодження через державку	Ні
